Default/Static/Dynamic Routing

Posted Nov 11, 2022
By mxxikr
read 32 min

Routing과 경로

Routing (Default/Static/Dynamic)

  • 서로 다른 네트워크에 존재하는 장비가 통신하기 위해서 2가지에 근거하여 최적 경로 연산하는 방식
    1. 상대방 주소 학습
    2. 나의 주소 광고
  • 라우터로 패킷을 전송하는 것

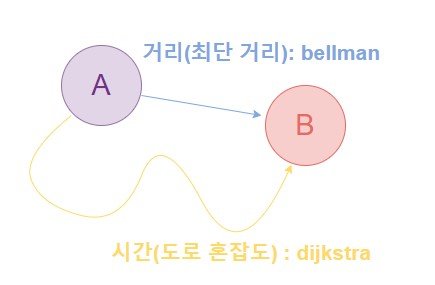

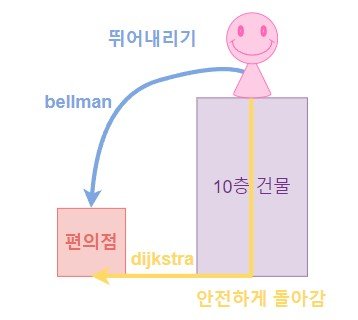

최단 경로 Algrithm

  • bellman Algrithm과 dijkstra Algrithm
    • bellman ford algrithm
      • 거리 우선 최단 경로
    • dijkstra algrithm
      • 안전 우선 최단 경로

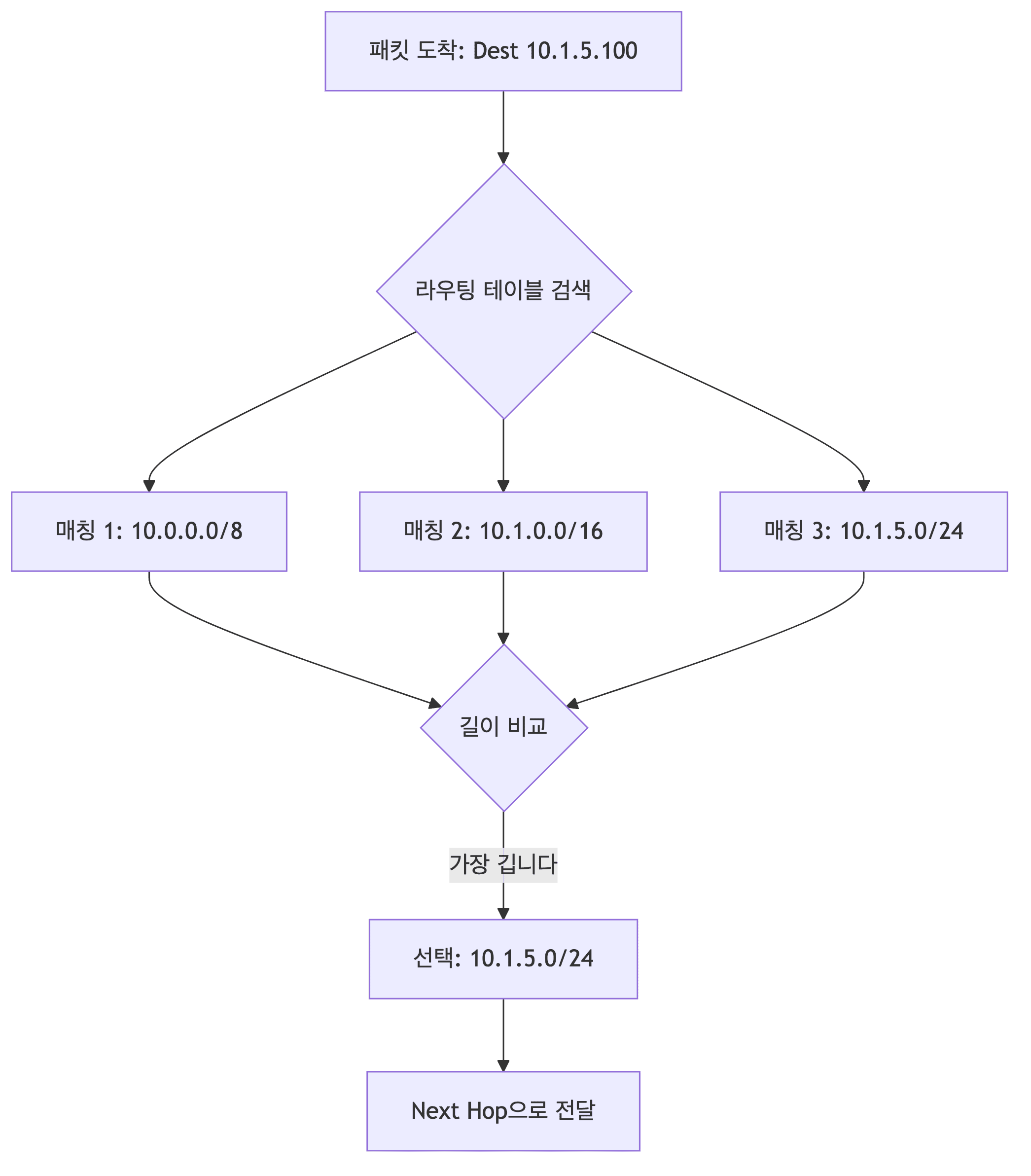

Routing 경로 결정 방법

  1. 메트릭 값이 가장 낮은 것
  2. AD (Administrator Distance) 값이 가장 낮은 것
  3. 가장 오래 된 매칭 값

Routing Table

  • 라우터가 해야하는 일이나 경로에 대한 정보가 담긴 table
  • 수신할 곳의 네트워크와 그에 대한 전송 방법 포함
  • 패킷 전송 제어

Router ID

  • 미지정 시에는 설정된 IP 주소에서 가장 높은 것을 결정 (loopback > interface)
  • 가장 낮은 ID가 우선 순위를 가짐

Process ID

  • 라우터 내부적으로 사용하는 ID이며, 다른 라우터와 동일할 필요 없음
  • 운용 상의 편리성을 위해 서로 동일하게 사용하는 것이 좋음
  • 한 Router는 여러 개의 OSPF 프로세스를 운용할 수 있음 = 여러개의 OSPF DB를 사용

Toplogy

  • 네트워크 망 전체

Default Gateway

  • 기본적으로 설정된 라우팅 경로
  • 자신이 소속된 네트워크 이외에 보내려는 패킷의 목적지에 대한 정보를 갖고 있지 않을 때 전송처

Classful/Classless Routing

Classful Routing

  • Class가 주가 되는 라우팅
  • Class는 알지만 Netmask는 알지 못함 (Subnetting 하기 zz전)

Classless Routing

  • Subnet이 주가 되는 라우팅
  • Netmask를 전달 받음
  • 프로토콜은 Subnet을 배워야함

자동/수동 축약(Summary)

Auto-summary (자동 축약)

  • default 값
  • Classful 방식
  • Routing Table을 다른 네트워크로 보낼 때 기본 클래스 단위로 요약해서 광고
  • 네트워크 정보 routing시 network 자체를 합침

Manual-summary (no auto-summary)

  • 관리자가 수동으로 필요한 만큼 분리된 네트워크를 합침
  • 축약 (여러 개의 네트워크를 하나의 네트워크로 사용) 방지
  • RIP, IGRP, EIGRP에서는 꼭 사용

Default/Static/Dynamic Routing

Default Routing (기본 라우팅)

  • 라우터가 모든 라우터를 다음 홉으로 보내도록 구성하는 방법
  • 통신하려는 장비의 IP를 다음 홉의 Routing Table을 참조

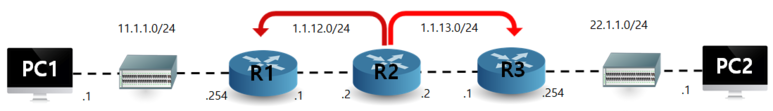

  • PC1과 PC2가 통신하도록 Default Routing 설정
    • R1 Router
      1
2

      # global mode
ip route  0.0.0.0 0.0.0.0  1.1.12.2 # 모든 네트워크 대역을 인접한 라우터로부터 학습
    • R2 Router
      1
2
3

      # global mode
ip route  0.0.0.0 0.0.0.0  1.1.13.1 # 모든 네트워크 대역을 인접한 라우터로부터 학습
ip route  0.0.0.0 0.0.0.0  1.1.12.1 # 모든 네트워크 대역을 인접한 라우터로부터 학습
    • R3 Router
      1
2

      # global mode
ip route  0.0.0.0 0.0.0.0  1.1.13.2 # 모든 네트워크 대역을 인접한 라우터로부터 학습

Static Routing (정적 라우팅)

  • 수동 학습 라우팅
  • 통신하려는 장비의 IP를 administrator가 하나씩 직접 알려줌 (관리자 직접 설정)
  • 네트워크 접속이 변경 될 때마다 Routing Table에 경로 수동 추가 필요
  • 네트워크 전체의 규모가 아주 작거나 구성 변경할 일이 별로 없는 경우 사용

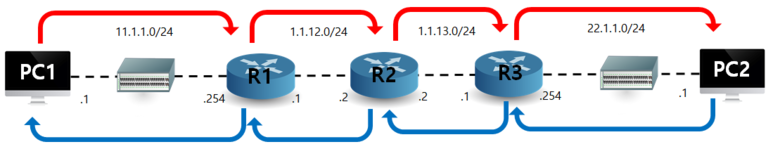

  • PC1과 PC2가 통신하도록 Static Routing 설정
    • R1 Router
      1
2
3
4
5

      # global mode
ip route 22.1.1.0 255.255.255.0   1.1.12.2 # 목적지 대역을 인접한 라우터로부터 학습
ip route 1.1.13.0 255.255.255.0   1.1.12.2 # R3 대역을 인접한 라우터로부터 학습
# privilege mode
show ip route # 학습한 routing table 확인
    • R2 Router
      1
2
3
4
5

      # global mode
ip route 22.1.1.0 255.255.255.0   1.1.13.1 # 목적지 대역을 인접한 라우터로부터 학습
ip route 11.1.1.0 255.255.255.0   1.1.12.1 # 목적지 대역을 인접한 라우터로부터 학습
# privilege mode
show ip route # 학습한 routing table확인
    • R3 Router
      1
2
3
4
5

      # global mode
ip route 11.1.1.0 255.255.255.0   1.1.13.2 # 목적지 대역을 인접한 라우터로부터 학습
ip route 1.1.12.0 255.255.255.0   1.1.13.2 # R1 대역을 인접한 라우터로부터 학습
# privilege mode
show ip route # 학습한 routing table확인
  • 장점
    • 연산 부하 없음
    • 보안성 높음
    • 불필요한 traffic 없음
  • 단점
    • 동기화(= 변화 인지, 수렴, convergence) 문제

Dynamic Routing (동적 라우팅)

  • 자동 학습 라우팅
  • 통신하려는 장비의 ip를 Routing Table에서 경로의 현재 상태에 따라 경로를 자동으로 조정함
  • 하나의 경로가 다운되면 네트워크 대상에 도달하도록 자동 조정
  • Router는 경로를 교환하기 위해 동일한 동적 프로토콜을 실행해야함
  • Router가 토플로지에서 변경 사항을 감지하면 다른 모든 라우터에게 알림
  • 네트워크 전체의 규모가 크거나 구성을 자주 변경해야 하는 경우 사용
  • PC1과 PC2가 통신하도록 Dynamic Routing 설정
  • 장점
    • 동기화(= 변화 인지, 수렴, convergence)가 빠름
  • 단점
    • 연산 부하 있음 (많은 대역폭 소비)
    • 보안성 낮음

Routing Protocol

AS (Autonomous System)

  • 인터넷 자율 시스템 고유 번호 (라우터들의 집합)
  • 하나의 관리자가 관리 가능한 네트워크 영역
  • 자율적으로 모아둔 라우터 집합
  • 라우터가 가진 정보를 효율적으로 관리하고 인터넷 서비스를 편리하기 위해 묶음
  • 어떤 하나의 그룹, 기관, 회사와 같이 여러 라우팅으로 이루어진 단위

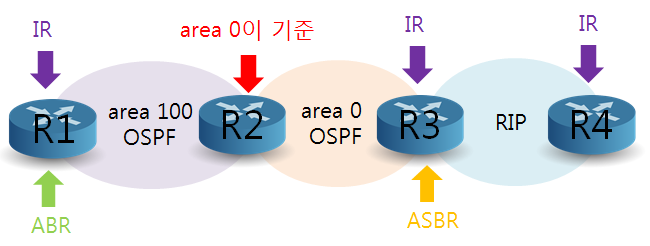

Area

  • area가 2개 이상일 때는 무조건 0번을 거쳐가야 함
  • area 0 (Backbone Area)를 경유해서 다른 area가 연결 됨
  • area를 기준으로 경로 축약
    • area 0과 붙어 있는 다른 area는 routing 가능
    • area 0과 떨어진 다른 area는 routing 불가

AD (Administrative Distance : 관리자와의 거리)

  • 관리자가 바라보는 라우팅 최소 거리 우선 순위
ADRouting
0connect interface
1static
90eigrp
110ospf
120rip

Routing Protocol

  • 라우터 간 통신 방식을 규정하는 통신 규약

Routing Protocol Metric 단위/유형

Routing ProtocolMetric 단위/유형
RIPHop(1~15)
IGRPBandwidth, Deplay, Reliability, Load, MTU
EIGRPBandwidth, Deplay, Reliability, Load, MTU
OSPFCost
IS-ISCost

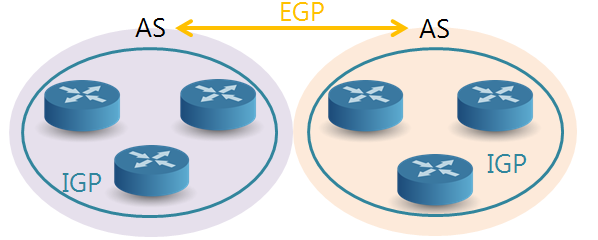

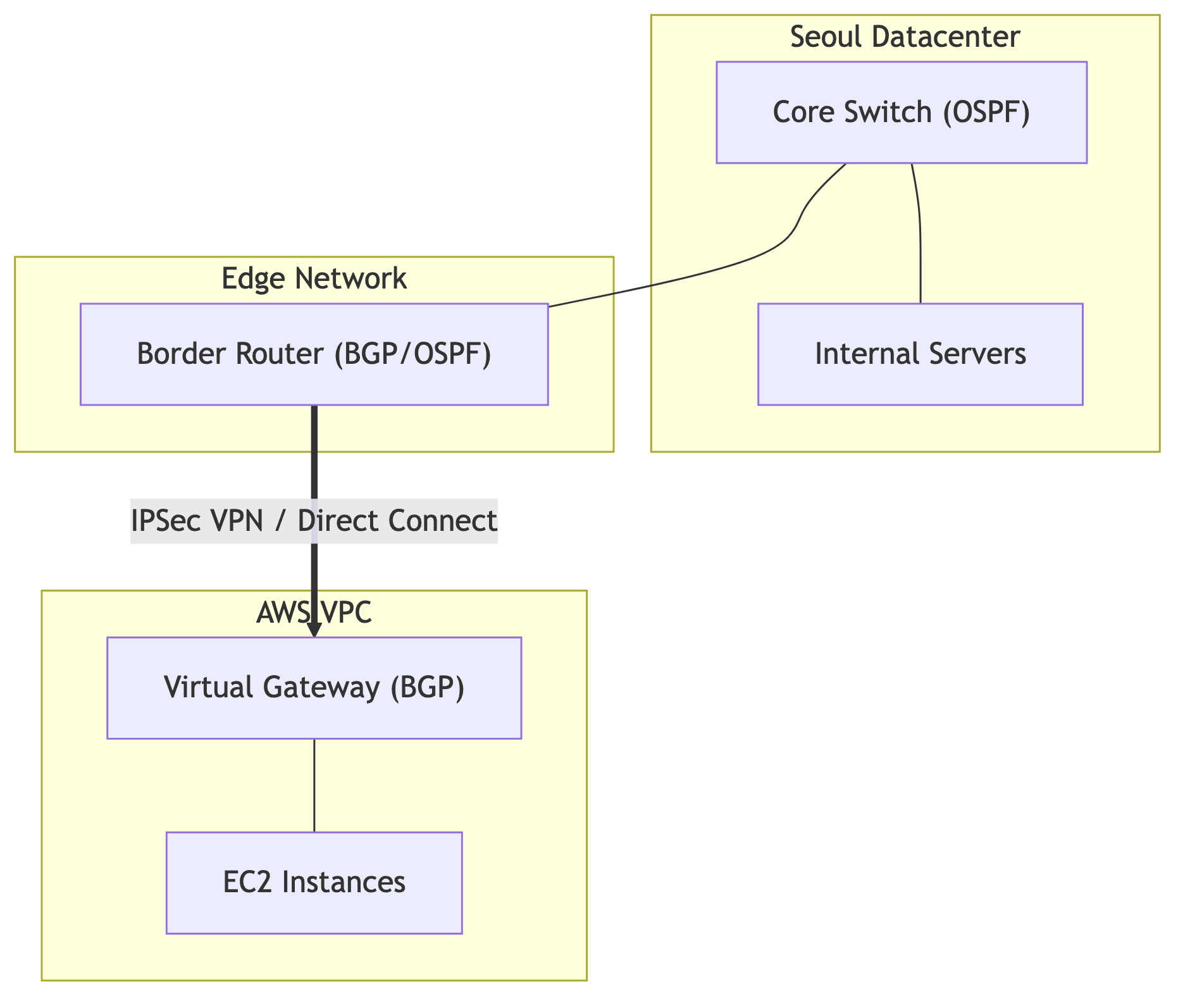

Dynamic Routing Protocol(EGP/IGP)

  • 인접 라우터들과 주기적으로 라우팅 테이블을 교환해 자신의 정보 변화 여부 확인, 관리
  • EGP(Exterior Gateway Protocol)
    • 외부 gateway 프로토콜 (AS간의 통신)
    • AS의 외부 목적지로 가기 위해 gateway 찾는것
    • 외부 AS간 연결해주는 protocol
    • BGP
  • IGP(Interior Gateway Protocol)
    • 내부 gateway 프로토콜 (AS 간의 통신)
    • AS의 내부 목적지로 가기 위해 gateway 찾는 것
    • 같은 AS 내부의 경로 제어에 이용되는 protocol
    • 우선 순위는 AD 번호 기준
    • distance vector(RIP/EIGRP)와 link state(OSPF/IS-IS)로 나뉘어짐
    • Distance Vector Routing Protocol
      • 목적지까지 거리 + 어떤 인접 라우터를 거쳐가야 하는지에 대한 방향만 저장(거리 방향에 대한 수식화)
      • 라우터를 지날 때마다 TTL (Time to Live)값 소모
      • 혼선을 없애기 위해 일정 시간이 지나면 패킷을 죽임
      • 패킷에 대한 유예 기간 지급 (TTL)
      • Bellman ford algorithm

      • RIP(v1/v2)

        RIP v1RIP v2
        Classful Routing ProtocolClassless Routing Protocol
        IP 학습Subent 학습
        VLSM지원 XVLSM지원 O
        No authenticatin support(인증 알고리즘 미지원)plain text/md5 라우팅 업데이트 보안 처리(인증 추가)
        Broadcast를 사용하여 광고Multicast를 사용하여 광고
        자동 축약 O자동 축약 O
        수동 축약 X수동 축약 O
        • Distance Vector Routing 거리 방향 라우팅
        • 홉의 수를 세어서 거리 측정
        • 최대 15홉까지 허용
        • 소규모 네트워크에 사용
        • 라우팅 업데이트 주기 30초

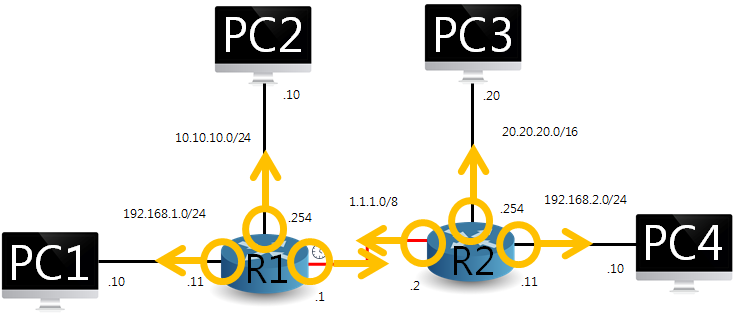

        • PC1, PC2, PC3, PC4가 통신하도록 RIP Routing 설정 image
          • RIP v1
            1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

            # R1 global mode
router rip # rip설정
# R1 router configuration mode
network 1.0.0.0 #  자기 주소 광고
network 10.10.10.0 # 자기 주소 광고
network 192.168.1.0 # 자기 주소 광고
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달

​# R2 global mode
router rip # rip설정
# R2 router configuration mode
network 1.0.0.0 # 자기 주소 광고
network 20.20.0.0 # 자기 주소 광고
network 192.168.2.0 # 자기 주소 광고
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달
          • RIP v2
            1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

            # R1 global mode
router rip # rip설정
# R1 router configuration mode
network 1.0.0.0 # 자기 주소 광고
network 10.10.10.0 # 자기 주소 광고
network 192.168.1.0 # 자기 주소 광고
version2 # version2 입력 시 RIPv2 사용
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달
# R1 privilege mode
show ip route # 라우팅 테이블 확인

​# R2 global mode
router rip # rip설정
# R2 router configuration mode
network 1.0.0.0 # 자기 주소 광고
network 20.20.0.0 # 자기 주소 광고
network 192.168.2.0 # 자기 주소 광고
version2 # version2 입력 시 RIPv2 사용
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달
# R2 privilege mode
show ip route # 라우팅 테이블 확인

      • EIGRP(Enhanced Interior Gateway Routing Protocol)

        EIGRP PacketRole
        hello이웃 관계를 성립 (multicast 224.0.0.10), hello 주기 3배동안 응답 없을 시 hold time 진행
        update라우터 정보 전송
        query(질의)이웃 라우터에서의 정보 요청 패킷
        replyquery에 대한 응답 (unicast)
        ackupdate, query, reply 패킷의 수신 응답
        • 강화 내부 경로 제어 통신 규약
        • RIP의 확장형
        • 변화에 가장 빠름(convergence time 빠름)
        • CISCO에서 만든 전용 routing protocol
        • 여러 라우팅 기술 사용 가능
        • VLAN 가능(classlsess routing protocol : VLSM & CIDR 사용 가능)
        • distance vector와 link state의 장점 결합
        • unequal cost load balancing 지원(메트릭이 달라도 부하 분산 가능)
        • 기본 split horizon (한쪽만 보내기)
        • 혼합 메트릭 홉 100까지 가능
          • metric : 라우터가 목적지에 이르는 여러 경로 중 최적의 경로를 결정하는데 cost를 숫자로 표현해 서열 정할 수 있도록 하는 변수

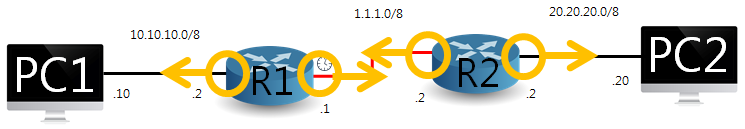

        • PC1, PC2가 통신하도록 EIGRP Routing 설정
          1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

          # R1 global mode
router eigrp 90 # eigrp 설정 {ROUTER_ID}
# R1 router configuration mode
network 10.0.0.0 255.0.0.0 # 자기 주소 광고  network {NW대역} {NETMASK}
network 1.0.0.0 255.0.0.0 # 자기 주소 광고   network {NW대역} {NETMASK}
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달
# R1 privilege mode
show ip eigrp neighbors # 이웃 정보 확인
show ip eigrp topology # 네트워크 망 확인
show ip route # 라우팅 테이블 확인
debug eigrp packet # 패킷 송수신 모니터

​# R2 global mode
router eigrp 90 # eigrp 설정 {ROUTER_ID}
# R2 router configuration mode
network 1.1.1.2 0.0.0.0 # 자기 주소 광고 {NW대역} {NETMASK}
network 20.20.20.2 0.0.0.0 # 자기 주소 광고 {NW대역} {NETMASK}
no auto-summary # 수동 축약 사용하기 위한 옵션, 상세 서브넷 정보 전달
# R2 privilege mode
show ip eigrp neighbors # 이웃정보확인
show ip eigrp topology # 네트워크 망 확인
show ip route # 라우팅 테이블 확인
debug eigrp packet # 패킷 송수신 모니터
        • 장점
          • Routing Table 줄일 수 있어 메모리 절약, 간단한 라우팅 구성
        • 단점
          • 시간마다 Routing Table 업데이트 발생 해 트래픽 낭비
          • 변화 발생 시 모든 라우터 경로 알 때까지 convergence time(수렴 시간) 발생
    • Link-state Routing Protocol
      • 짧은 경로 최적 경로 학습
      • LSA (Link State Advertisement)를 사용하는 Shortest Path First Free 구축
      • 광고를 던져주고 그 광고를 가장 빨리 받는 네트워크, 최단 루트를 찾아서 연결
      • dijkstra algrithm
      • OSPF(Open Shortest Path First)
        • IETF (Internet Engineering Task Force) 표준 (국제 인터넷 표준화 기구)
        • LSA(Link State Advertisement 광고 패킷)을 통해서 Link State Database 구축
        • 규모가 크고 성장하는 Network를 위해 고안
        • 변화 시에만 Multicast(224.0.0.5)로 업데이트하기 때문에 대역폭 사용 적음
        • 누적 cost를 기반으로 최단 경로 계산(cost = 10^8 / bandwidth)
        • area 안에서만 Routing이 가능함 (area 0이 우선)
        • dijkstra 알고리즘 이용해 최적 경로 계산
        • area 단위로 대규모 네트워크 안정되게 운영

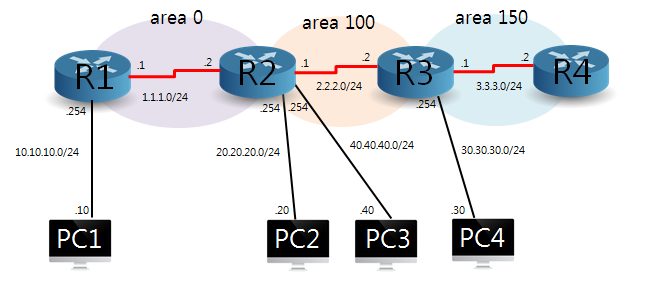

        • PC1, PC2, PC3, PC4가 통신하도록 OSPF Routing 설정
          1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

          # R1 global mode
router ospf 110 # ospf 설정 {ROUTER_ID}
# R1 router configuration mode
network 10.10.10.0  0.0.0.255 area 0 # 자기 주소 광고 {NW대역} {WILDCARD} {AREA}
network 1.1.1.1  0.0.0.0 area 0 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
# R1 privilege mode
show ip ospf neighbor # interface별 neighbor 정보 표시
show ip route # routing table 확인
show ip ospf interface # area-ID와 neighbor 인접성 표시 (cost 값 확인)
show ip ospf database # ospf 정보보기
debug ip ospf adj # 광고 내용 보기

​
# R2 global mode
router ospf 110 # ospf 설정 {ROUTER_ID}
# R2 router configuration mode
network 1.1.1.2 0.0.0.0  area 0 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
network 2.2.2.1  0.0.0.0 area 100 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
network 20.20.20.254  0.0.0.0 area 100 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
network 40.40.40.254  0.0.0.0 area 100 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
# R2 privilege mode
show ip ospf neighbor # interface별 neighbor 정보 표시
show ip route # routing table 확인
show ip ospf interface # area-ID와 neighbor 인접성 표시 (cost 값 확인)
show ip ospf database # ospf 정보보기
debug ip ospf adj # 광고 내용 보기

​
# R3 global mode
router ospf 110 # ospf 설정 {ROUTER_ID}
# R3 router configuration mode
network 2.2.2.2 0.0.0.0 area 100 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
network 3.3.3.1  0.0.0.0 area 150 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
network 30.30.30.254  0.0.0.0 area 150 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
# R3 privilege mode
show ip ospf neighbor # interface별 neighbor 정보 표시
show ip route # routing table 확인
show ip ospf interface # area-ID와 neighbor 인접성 표시 (cost 값 확인)
show ip ospf database # ospf 정보보기
debug ip ospf adj # 광고 내용 보기

​
# R4 global mode
router ospf 110 # ospf 설정 {ROUTER_ID}
# R4 router configuration mode
network 3.3.3.2  0.0.0.0 area 150 # 자기 주소 광고 {IP} {WILDCARD} {AREA}
# R4 privilege mode
show ip ospf neighbor # interface별 neighbor 정보 표시
show ip route # routing table 확인
show ip ospf interface # area-ID와 neighbor 인접성 표시 (cost 값 확인)
show ip ospf database # ospf 정보보기
debug ip ospf adj # 광고 내용 보기

        • OSPF Packet

          Packet TypeOSPF PacketRole
          1Helloneighbor 구성 유지 및 관리 (hello 10, dead 40)
          2Databse Description라우터 정보 전송
          3Link State Request데이터베이스 상세 내용 요청
          4Link State Update데이터베이스 업데이트
          5Link State ACKACK(응답) 전송 (정상 수신)
          1. Hello
            • OSPF의 neighbor 유지 및 관리
            • 일정시간 간격에 따라 Hello packet을 보내서 neighbor 관계를 확인
            • Hello packet에 대한 응답이 없으면 neighbor 관계를 해지
            • Router-ID : OSPF Router를 구분
            • Area-ID : OSPF Area를 구분
            • Password : OSPF간 인증 수행 시 사용
            • Subnet mask
            • Hello Time : Hello packet을 송신하는 주기
              • 10 sec : broadcast, point-to-point
              • 30 sec : multicast
            • Stub Area Flag : 다른 Area의 routing information을 차단
            • Router Priority : DR/BDR 선출에 사용
            • Dead Time : Hello Packet을 수신 X시 router간 연결 해제로 보는 주기
              • default : Hello Time X 4회
            • DR
              • Priority = 1
              • OSPF의 routing table 전달을 관장
            • BDR
              • Priority = 1 < BDR
              • DR의 보조 역할
            • Neighbor List : neighbor에 있다고 보는 Router-ID
          2. Database Description
            • LSA, DDP(Database Description Packet) 정보를 저장 → Link State Database
            • DDP
            • LSA의 요약 정보
            • neighbor 간 교환 시 DDP 선발송
            • update 내용 있는 경우에 LSA 발송
          3. Link State Request (LSR)
            • neighbor update를 요청하는 router가 DDP 정보를 발신
            • 수신 router는 DDP 정보를 확인
            • update할 것이 있으면 송신 측에 LSA를 요청 (LSR 발송)
          4. Link State Update (LSU)
            • 상대에게 LSR을 수신하거나 Link State의 변화가 있을 때, routing information을 전송
            • LSA를 실어나르는 packet
          5. Link State Ack (LS ACK)
            • OSPF packet을 정상적으로 수신했다고 알려주는 packet
            • DDP, LSR, LSU packet의 수신 시 필수
        • OSPF Router Type
          • Backbone Router : area 0
          • IR (Internal Router) : area 0가 아닌 것, area 내 포함 라우터
          • ABR (Area Border Router) : area 0와 area 0가 아닌 것이 공존하는 router, area 경계 router
          • ASBR (Autonomous System BR) : area 0와 다른 router type 간의 재분배 router, 다른 AS 경계에 있는 router
          • ASBR/ABR : area 경계와 AS 경계 모두 있는 경우
      • IS-IS
      • 장점
        • link 변화가 발생해도 확인하는 시간이 짧음
        • table 교환이 자주 발생하지 않음
        • 변화 있는 table만 교환해 트래픽 감소
      • 단점
        • 메모리 소모가 큼
        • CPU가 많은 일을 해야함
        • 비싸다 → 고용량 라우터에 적합

OSPF DR/BDR/DROTHER

LSA 정보 통신 방법

  • LSA(Link State Advertisement)정보를 교환할 때 토플로지가 복잡해질수록 네트워크 운영이 어려워짐
  • 이를 보완하여 OSPF를 BR과 BDR로 나누어 설계
  • DRother는 멀티캐스트를 통해 DR과 BDR에게 전송
  • LSA 정보는 DR를 통해서만 전송

OSPF DR/BDR/DROTHER

  • DR (Design Router)
    • 지정 라우터
    • Router - ID 가장 높은 것, 반장
    • priority = 1
    • LSA의 중개
  • BDR (Backup Designed Router)
    • 백업 지정 라우터, 부반장
    • priority > 1
    • DR에 장애 발생 시 DR 역할 수행
  • DROTHER
    • DR, BDR이 아닌 나머지 라우터
    • 정보 교환 없음
    • DROTHER 간 2way
    • priority = 0

OSPF DR/BDR/DROTHER 우선 순위 선정 방식

  1. OSPF 우선도
    • 우선 순위가 가장 높은 라우터가 DR, 다음 순위의 라우터가 BDR
  2. OSPF Router ID 높은 순
    • OSPF 우선 순위가 모두 동일하면, Router ID가 높은 것이 DR, 다음이 BDR
    • Router-ID = 지정한 Router-ID → Loopback 높은 IP → Interface 높은 IP (물리 주소)

OSPF DR/BDR/DROTHER 선출 방식

  • 중복된 LSA와 ACK를 방지
  • Multi-Point Access Mode에서만 선출
    • point-to-point는 환경에서 선출 X
  • 선출 후 더 높은 priority router 추가해도 재선출 X
    • router 재부팅이나 clear ip ospf process 사용해야함
  • DR이 다운되면 BDR이 DR이 되고, BDR을 새로 선출
  • OSPF DR/BDR/DROTHER 재선출
    1
2
3
4

    # privilege mode
int {INTERFACE}
ip ospf priority {NUM} # priority 별도 설정 X → default : 1
clear ip ospf process # 재선출 (장비 재부팅, DR 또는 BDR의 priority가 0으로 변경 시)

OSPF Adjacent Neighbor

  • OSPF routing information을 서로 주고 받는 것
    ex) EIGRP : 모든 Neighbor
  • DRother끼리만 아니면 해당
    1. DR과 다른 Router
    2. BDR과 다른 Router
    3. Point-to-Point 방식
    4. Point-to-Multi Point 방식
    5. Virtual Link (GRE)

OSPF Neighbor Status

  1. Down
    • OSPF 설정 후 송신 단에서 Hello Packet을 보냈으나 수신 단에서 응답이 없는 상태
    • 연결이 안된 상태
  2. Attempt
    • Non-Broadcast일 때만 적용
    • 지정한 neighbor에게서 Hello Packet을 수신하지 못한 상태
  3. Init
    • neighbor에서 Hello Packet은 수신 했으나 송신 측에서 보낸 Hello Packet은 수신 측에서 받지 못한 상태
  4. Two-Way
    • neighbor 간 상호 통신이 가능한 상태
    • Router-ID가 상호 등록된 상태
    • DR/BDR 선출 과정
  5. Exstart
    • Master/Slave Router 선출
  6. Exchange
    • LSA 헤더를 전송하는 상태
  7. Loading
    • DDP 교환할 내용이 있으면 LSA의 전체 내용을 보내서 교환 중인 상태
  8. Full
    • 교환을 마치고 실질적으로 통신이 진행 가능한 상태

OSPF Network Route

  • OSPF의 AD 값은 110이지만 같은 AD 값이 존재할 때는 Priority (우선 순위)를 기준으로 경로를 산정
    1. Intra-Area Router
    • 동일 Area 내에 속한 Network
    • Code : O
    • Priority : 1 2. Inter-Area Router
    • 다른 Area 내에 속한 Network
    • Code : O IA
    • Priority : 2 3. Domain Extra Network
    • 변동 Cost를 가진 외부 Network
      • 다른 Routing Protocol에서 OSPF로 재분배 했을 때 (metric을 지정했을 때)
      • Code : O E1
      • Priority : 3
    • 변동 Cost를 가진 NSSA 외부 Network
      • Code : O N1
      • Priority : 4
    • 고정 Cost를 가진 외부 Network
      • 다른 Routing Protocol에서 OSPF로 재분배 했을 때 (Default)
      • Code : O E2
      • Priority : 5
    • 고정 Cost를 가진 NSSA 외부 Network
      • Code : O N2
      • Priority : 6

OSPF Security

  1. Neighbor 인증
    • 평문
      1
2
3
4
5

       # global mode
 int {INTERFACE_NAME}
 # config-interface
 ip ospf authentication
 ip ospf authentication-key {인증 키 내용}
    • MD5
      1
2
3
4

       # global mode
 int {INTERFACE_NAME}
 ip ospf authentication message-digest
 ip ospf message-digest-key {KEY} [md5] {인증 키 내용}
  2. Area 인증
    • *평문
      1
2
3
4
5

       # global mode
 router ospf {PROCESS_ID}
 area {AREA} authentication
 int {INTERFACE_NAME}
 ip ospf authentication-key {인증 키 내용}
    • MD5
      1
2
3
4
5

       # global mode
 router ospf {PROCESS_ID}
 area {AREA} authentication message-digest
 int {INTERFACE_NAME}
 ip ospf authentication-key {인증 키 내용}



Routing 재분배

Routing 재분배 (redistribute)

  • routing protocol이 다른 router에서 routing table의 정보를 공유하는 것
  • 각 routing protocol마다 사용하는 metric을 지정해주어야함
  • 양쪽 라우팅 프로토콜을 둘다 아는 ASBR를 이용하여 재분배를 함
    1
2
3
4
5
6
7
8
9

      # R1 global mode
  router rip # rip 설정
  # R1 router configuration mode
  network 30.0.0.1 # {IP}
  network 192.168.10.30 # {IP}
  network 192.168.10.14 # {IP}
  no auto-summary # 수동 축약
  # R1 privilege mode
  show ip route # routing table 확인

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

      # R2 global mode
  router rip # rip 설정
  # R2 router configuration mode
  network 30.0.0.2 # {IP}
  no auto-summary # 수동 축약
  # R2 global mode
  router ospf 110 # ospf 설정 {ROUTER_ID}
  # R2 router configuration mode
  network 20.0.0.2 0.0.0.0 area 1 # {IP} {WILDCARD_MASK} {AREA_NUM}
  network 10.0.0.2 0.0.0.0 area 0 # {IP} {WILDCARD_MASK} {AREA_NUM}
  # R2 global mode
  router eigrp 90 # eigrp 설정 {ROUTER_ID}
  # R2 router configuration mode
  network 40.0.0.2 0.0.0.0 # {IP} {WILDCARD_MASK}
  no auto-summary # 수동 축약
  # R2 privilege mode
  show ip route # routing table 확인

    1
2
3
4
5
6
7

      # R3 global mode
  router ospf 110 # ospf 설정 {ROUTER_ID}
  # R3 router configuration mode
  network 10.0.0.1 0.0.0.0 area 0 # {IP} {WILDCARD_MASK} {AREA_NUM}
  network 192.168.0.65 0.0.0.0 area 0 # {IP} {WILDCARD_MASK} {AREA_NUM}
  # R3 privilege mode
  show ip route # routing table 확인

    1
2
3
4
5
6
7

      # R4 global mode
  router ospf 110 # ospf 설정 {ROUTER_ID}
  # R4 router configuration mode
  network 20.0.0.1 0.0.0.0 area 1 # {IP} {WILDCARD_MASK} {AREA_NUM}
  network 172.16.47.254 0.0.0.0 area 1 # {IP} {WILDCARD_MASK} {AREA_NUM}
  # R4 privilege mode
  show ip route # routing table 확인

    1
2
3
4
5
6
7
8
9

      # R5 global mode
  router eigrp 90 # eigrp 설정 {ROUTER_ID}
  # R5 router configuration mode
  network 40.0.0.1 0.0.0.0 # {IP} {WILDCARD_MASK}
  network 10.0.0.254 0.0.0.0 # {IP} {WILDCARD_MASK}
  network 192.168.15.254 0.0.0.0 # {IP} {WILDCARD_MASK}
  no auto-summary # 수동 축약
  # R5 privilege mode
  show ip route # routing table 확인

    1
2
3
4
5
6
7
8
9
10
11

      # PC끼리 ping 확인 → 같은 routing 프로토콜끼리만 통신
  # ASBR router에만 설정
  router rip # RIP 재분배 설정
  redistribute eigrp 90 metric 1 # eigrp와 재분배 설정
  redistribute ospf 110 metric 1 # ospf와 재분배 설정
  router eigrp  90 # EIGRP 재분배 설정
  redistribute rip metric 1 1 1 1 1 # rip과 재분배 설정 metric {BW} {Dlay} {load} {reliability} {MTU}
  redistribute ospf 110 metric 1 1 1 1 1 # ospf와 재분배 설정 metric {BW} {Dlay} {load} {reliability} {MTU}
  router ospf 110 # OSPF 재분배 설정
  redistribute rip subnets # rip과 재분배 설정
  redistribute eigrp subnets # eigrp와 재분배 설정

​RIP의 재분배

1
2
3
4
5

# global mode
router rip
# router configuration mode
redistribute eigrp {AS_NUM} metric 1
redistribute ospf {PROCESS_ID} metric 1

EIGRP의 재분배

1
2
3
4
5
6

# global mode
router rip
# router configuration mode
redistribute rip metric 1544 20000 1 255 1500 # {BW} {delay} {load} {reliability} {MTU}
redistribute ospf {PROCESS_ID} metric 1544 20000 1 255 1500 # {BW} {delay} {load} {reliability} {MTU}
show interface serial/fastethernet # metric값 내용 보기 {BW} {delay} {load} {reliability} {MTU}

OSPF의 재분배

1
2
3
4
5

# global mode
router ospf {PROCESS_ID}
# router configuration mode
redistribute rip subnets
redistribute eigrp {AS_NUM} subnets
Network
network routing default static dynamic ospf eigrp rip summary drother dr bdr router
Recently Updated
Contents
