LAN과 WAN의 비교

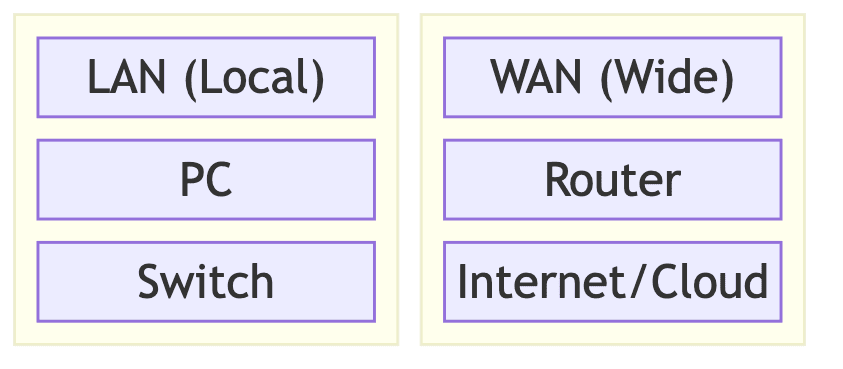

- 네트워크는 범위에 따라 LAN(지역 네트워크)과 WAN(광역 네트워크)으로 구분됨
비교표
| 항목 | LAN (Local Area Network) | WAN (Wide Area Network) |
|---|---|---|
| 범위 | 건물 1개, 캠퍼스 | 도시, 국가, 대륙 |
| 속도 | 매우 빠름 (1 Gbps~) | 느림 (수 Mbps~수십 Mbps) |
| 지연(Latency) | 매우 낮음 (ms 이하) | 높음 (ms~초 단위) |
| 비용 | 매우 저렴 | 매우 비쌈 |
| 신뢰성 | 높음 | 중간~높음 |
| 기술 | Ethernet, Wi-Fi, Switches | MPLS, Leased Line, VPN |
| 운영 난이도 | 쉬움 | 어려움 |
| 예시 | 회사 사무실, 학교 | 본사-지사 간 연결, 인터넷 |

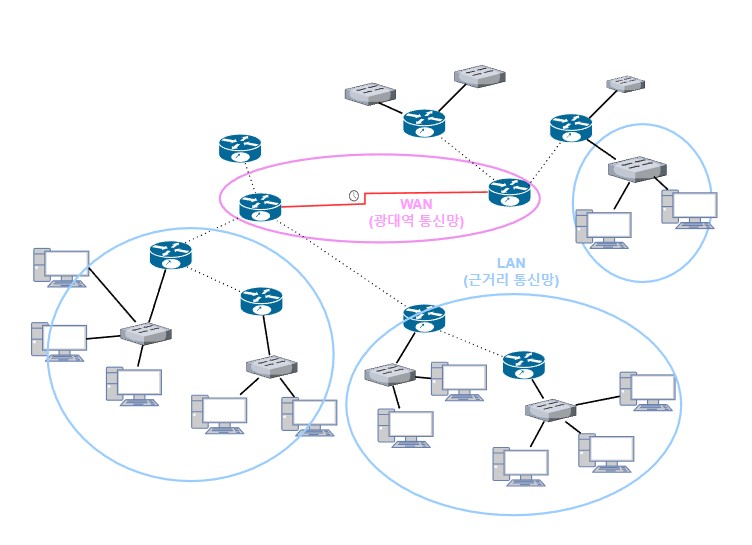

네트워크 범위 시각화
LAN (Local Area Network)
개요
- 근거리 통신망
- 사용 예시
- 강의실, 사무실, 캠퍼스
- 사용 장비
- Switch (2계층 장비)
- Router (3계층 장비)
- 특징
- 비용 적음
- 속도 빠름
- 사설 업체에서 사용 및 관리
- 기술
- Ethernet (10Mbps), Fast Ethernet (100Mbps), Giga Ethernet (1Gbps)
- 케이블
- UTP (인터넷용), STP (현장용)

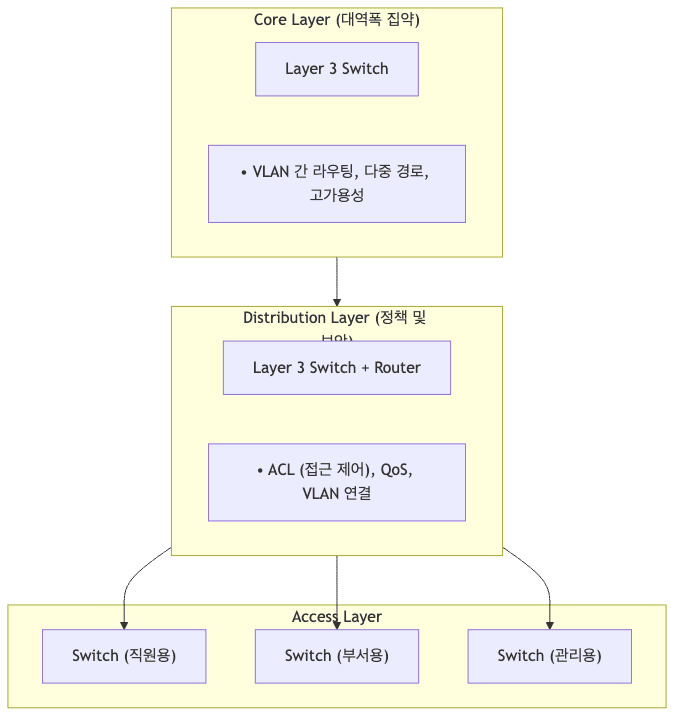

LAN 3계층 아키텍처
Switch와 Router
| 구분 | Switch | Router |
|---|---|---|
| OSI 계층 | Layer 2 (MAC 기반) | Layer 3 (IP 기반) |
| 역할 | 같은 네트워크 내 장치 연결 | 서로 다른 네트워크 연결 |
| 주소 기반 | MAC 주소 | IP 주소 |
| 처리 속도 | 매우 빠름 (ASIC 하드웨어) | 빠름 (L3 Switch) ~ 중간 (Software Router) |
- 비유
- Switch: 건물 내 복도 안내원
- Router: 도시 간 방향 안내원
Layer 3 Switch
- Switch와 Router 기능을 통합한 고급 장비
- 대규모 LAN에서 사용
- 기능
- 같은 VLAN 내: 빠른 스위칭
- 다른 VLAN 간: 직접 라우팅 (외부 라우터 불필요)
Private Network (IP & VLAN)
Private IP Address 범위
- 인터넷에 연결되지 않는 프라이빗 네트워크를 위해 예약된 주소 범위
| 클래스 | 범위 | CIDR | 주소 개수 | 용도 |
|---|---|---|---|---|
| Class A | 10.0.0.0 ~ 10.255.255.255 | 10.0.0.0/8 | 16,777,216 개 | 대규모 조직 (AWS, Google 데이터센터) |
| Class B | 172.16.0.0 ~ 172.31.255.255 | 172.16.0.0/12 | 1,048,576 개 | 중규모 조직 (AWS VPC 기본값) |
| Class C | 192.168.0.0 ~ 192.168.255.255 | 192.168.0.0/16 | 65,536 개 | 소규모 조직, 가정집 (일반 공유기) |

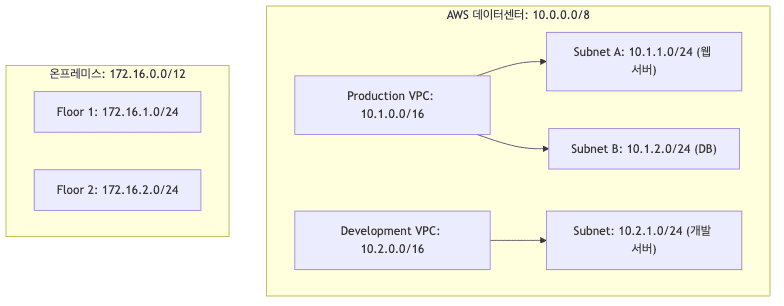

Private IP 배치 예시
VLAN과 Subnet
- LAN을 논리적으로 나누어 보안과 관리 개선함
| 구분 | VLAN | Subnet |
|---|---|---|
| 계층 | Layer 2 (Data Link) | Layer 3 (Network) |
| 분리 기준 | 스위치 포트/태그 | IP 주소 범위 |
| 라우팅 필요 | 불필요 (같은 VLAN 내) | 필요 (다른 Subnet 간) |
| 보안 | 기본 (VLAN ACL) | 강화 (방화벽 필요) |
네트워크 세그먼테이션 설계

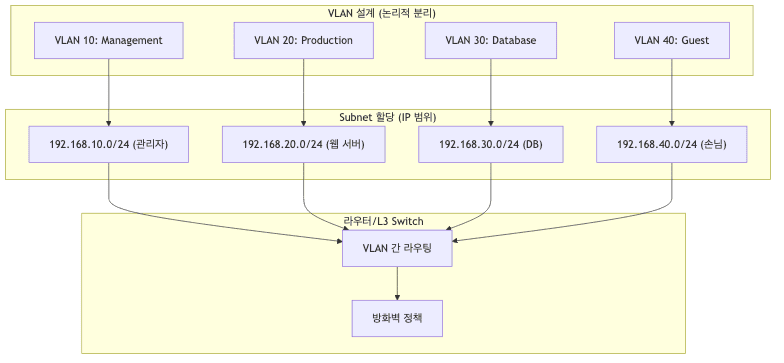

VLAN/Subnet 설계
- VLAN 설계 (논리적 분리)
- VLAN 10
- Management (관리자)
- VLAN 20
- Production (웹 서버)
- VLAN 30
- Database (DB 서버)
- VLAN 40
- Guest (손님 Wi-Fi)
- VLAN 10
- 각 VLAN에 Subnet 할당 (IP 범위 지정)
- VLAN 10 → 192.168.10.0/24
- VLAN 20 → 192.168.20.0/24
- VLAN 30 → 192.168.30.0/24
- VLAN 40 → 192.168.40.0/24
- 라우터/L3 Switch에서 VLAN 간 라우팅 설정
- VLAN 20(웹) ↔ VLAN 30(DB) 허용함
- VLAN 40(손님) 격리함
WAN Technologies
개요
- 조직의 여러 지역(지사, 데이터센터) 연결함
- 사용 장비
- Router (DCE/DTE Clock 동기화 필수)
WAN 기술 비교
| 기술 | 비용 | 속도 | 보안 | 신뢰성 | 유연성 |
|---|---|---|---|---|---|
| Leased Line | 매우 비쌈 | 빠름 | 매우 높음 | 매우 높음 | 낮음 |
| MPLS VPN | 중간 | 중간 | 높음 | 높음 | 높음 |
| 인터넷 VPN | 저렴 | 변동적 | 중간 | 중간 | 매우 높음 |
| SD-WAN | 저렴 | 변동적 | 높음 | 높음 | 매우 높음 |

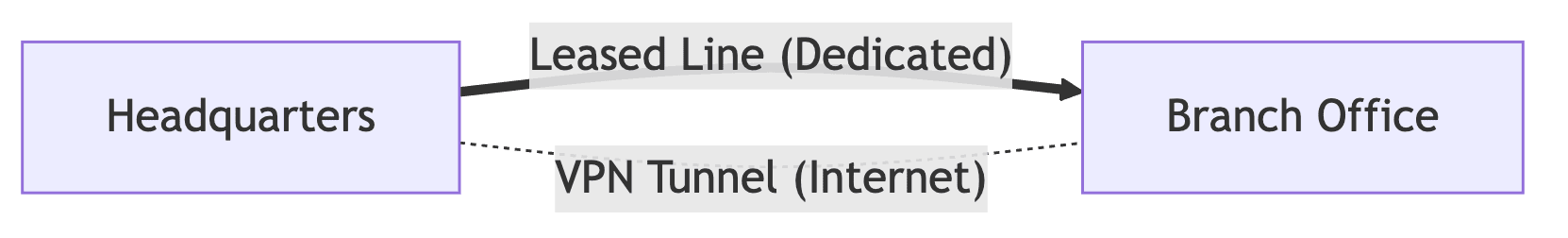

Leased Line (전용선)
- ISP로부터 직접 할당받은 독점적 연결
- 장점: 최고 보안, 보장된 대역폭, 초저지연
- 단점: 매우 비쌈, 확장 어려움
MPLS VPN
- 통신사의 공유 인프라 위에 가상의 전용 경로 생성
- 장점: 다대다 연결(Full Mesh), QoS 보장
- 단점: ISP 종속성
인터넷 VPN (IPSec, SSL)
- 공인 인터넷을 통해 암호화된 터널 생성
- 장점: 저렴, 유연성
- 단점: 품질 보장 없음(Best Effort)
SD-WAN (Software-Defined WAN)
- 여러 회선(인터넷, MPLS, 5G)을 소프트웨어로 통합 관리
- 장점: 비용 절감, 자동 장애 극복, 클라우드 최적화
- 단점: 초기 도입 복잡성
WAN 기술 선택 기준
- 소규모 (1~2개): 인터넷 VPN 또는 고성능 필요 시 Leased Line
- 중규모 (3~5개): MPLS VPN
- 전국망: SD-WAN
- 클라우드: Direct Connect / ExpressRoute
Physical & Serial
통신 회선
- 유선: UTP, 동축, 광섬유
- 무선: 라디오파, 마이크로파, 위성

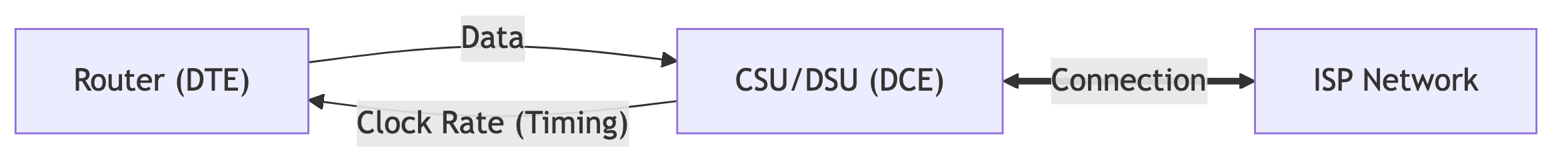

DTE와 DCE
- WAN 연결 장비 역할 구분 (Clock Rate 제공 주체)
- DTE (Data Terminal Equipment)
- 데이터 단말 장치 (Router, PC)
- 데이터의 출발/도착지
- DCE (Data Circuit-terminating Equipment)
- 회선 종단 장치 (CSU/DSU, Modem)
- Clock Rate(동기화 신호) 제공
Bandwidth (대역폭)
- 정의
- 단위 시간당 전송 가능한 데이터의 최대 용량 (Throughput)
- 특징
- 물리적 신호 속도(Propagation Speed: 빛의 속도)와는 무관함
- 비유
- 도로의 차선 수 (차선이 많을수록 통행량 증가함)
- EIGRP 계산
- 10^7 / Bandwidth
MTU (Max Transfer Unit)
- 정의
- 한 번에 전송 가능한 최대 패킷 크기 (보통 1500 bytes)
- 주의사항
- MTU 초과 시 단편화(Fragmentation) 발생 또는 Drop (VPN 사용 시 오버헤드 고려 필요함)
Clock Rate & Encapsulation
- Clock Rate
- Serial 링크 동기화 속도 (DCE가 제공함)
- Encapsulation
- HDLC
- Cisco 전용, 동기식
- PPP
- 표준, 보안/다기능 지원
- HDLC
정리
- LAN 설계
- VLAN이 10개 이상이면 L3 Switch 도입 권장함
- IP 할당
- 10.0.0.0/8 (1600만 개) 대역 활용 권장함 (확장성)
- WAN 구성
- 클라우드 하이브리드 연결 시 SD-WAN 또는 VPN 이중화 필수임
- 보안
- VLAN 간 통신 제어(ACL/방화벽) 필수 적용함
