[김영한의 스프링 MVC 1편 백엔드 웹 개발 핵심 기술] 스프링 MVC 구조 이해

Posted Jan 21, 2026
By mxxikr
read 16 min

스프링 MVC 구조 이해

  • 김영한님의 스프링 MVC 1편 강의를 통해 직접 만든 MVC 프레임워크와 스프링 MVC를 비교하고, DispatcherServlet의 구조와 동작 원리, 핸들러 매핑과 어댑터, 뷰 리졸버, @RequestMapping 기반 컨트롤러의 발전 과정을 정리함



직접 만든 MVC 프레임워크와 스프링 MVC 비교

용어 대응 관계

직접 만든 프레임워크 스프링 MVC
FrontController DispatcherServlet
handlerMappingMap HandlerMapping
MyHandlerAdapter HandlerAdapter
ModelView ModelAndView
viewResolver ViewResolver
MyView View

개념

  • 스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있음
  • DispatcherServlet이 프론트 컨트롤러 역할을 담당



DispatcherServlet 구조

상속 계층

DispatcherServlet 상속 계층

서블릿 등록

  • 스프링 부트가 DispatcherServlet을 서블릿으로 자동 등록
  • urlPatterns="/"
    • 모든 경로에 대해 매핑됨
  • 우선순위
    • 더 자세한 경로가 우선순위가 높음
    • 기존 서블릿도 함께 동작 가능

요청 처리 흐름

  1. HttpServlet의 service() 호출
  2. FrameworkServlet에서 service() 오버라이드
  3. 여러 메서드 호출을 거쳐 DispatcherServlet.doDispatch() 호출



DispatcherServlet 로직

doDispatch() 메서드 구조

1
2
3
4
5
6
7
8
9
10
11
12
13

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) {
    // 핸들러 조회
    mappedHandler = getHandler(processedRequest);

    // 핸들러 어댑터 조회
    HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

    // 핸들러 어댑터 실행 -> 핸들러 실행 -> ModelAndView 반환
    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

    // 뷰 렌더링
    processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
}

동작 순서

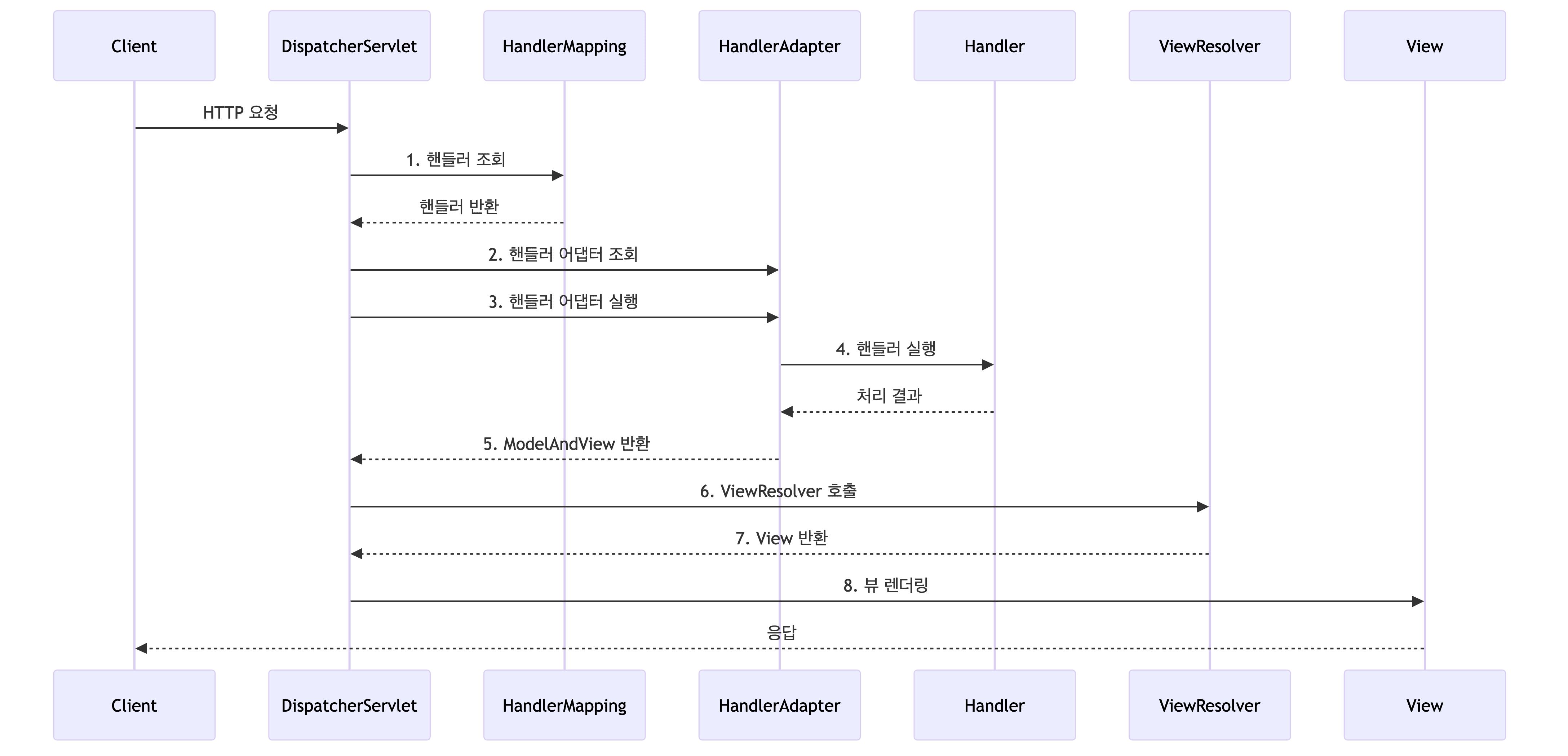

DispatcherServlet 동작 순서

단계별 설명

  • 1. 핸들러 조회
    • 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회
  • 2. 핸들러 어댑터 조회
    • 핸들러를 실행할 수 있는 핸들러 어댑터를 조회
  • 3. 핸들러 어댑터 실행
    • 조회한 핸들러 어댑터를 실행
  • 4. 핸들러 실행
    • 핸들러 어댑터가 실제 핸들러를 실행
  • 5. ModelAndView 반환
    • 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환하여 반환
  • 6. ViewResolver 호출
    • 뷰 리졸버를 찾아서 실행
    • JSP의 경우 InternalResourceViewResolver가 자동 등록됨
  • 7. View 반환
    • 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 변환
    • 렌더링 역할을 담당하는 뷰 객체를 반환
    • JSP의 경우 내부에 forward() 로직이 있는 InternalResourceView(JstlView)를 반환
  • 8. 뷰 렌더링
    • 뷰를 통해서 뷰를 렌더링



주요 인터페이스

확장 가능한 설계

  • DispatcherServlet 코드 변경 없이 원하는 기능을 변경하거나 확장할 수 있음

인터페이스 목록

  • HandlerMapping
    • org.springframework.web.servlet.HandlerMapping
  • HandlerAdapter
    • org.springframework.web.servlet.HandlerAdapter
  • ViewResolver
    • org.springframework.web.servlet.ViewResolver
  • View
    • org.springframework.web.servlet.View



핸들러 매핑과 핸들러 어댑터

스프링 부트 자동 등록 목록

  • HandlerMapping (우선순위 순)

    1

    0 = RequestMappingHandlerMapping
    • @RequestMapping 애노테이션 기반 컨트롤러
    1

    1 = BeanNameUrlHandlerMapping
    • 스프링 빈의 이름으로 핸들러 찾기

  • HandlerAdapter (우선순위 순)

    1

    0 = RequestMappingHandlerAdapter
    • @RequestMapping 애노테이션 기반 컨트롤러
      1

      1 = HttpRequestHandlerAdapter
    • HttpRequestHandler 인터페이스 처리
      1

      2 = SimpleControllerHandlerAdapter
    • Controller 인터페이스 처리 (과거 방식)

동작 방식

  • 핸들러 매핑과 핸들러 어댑터 모두 순서대로 찾음
  • 없으면 다음 순서로 넘어감



과거 방식 컨트롤러 예제

Controller 인터페이스 방식

1
2
3
4
5
6
7
8

@Component("/springmvc/old-controller")
public class OldController implements Controller {
    @Override
    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) {
        System.out.println("OldController.handleRequest");
        return null;
    }
}

  • 과거 방식 예제 코드

  • 처리 과정

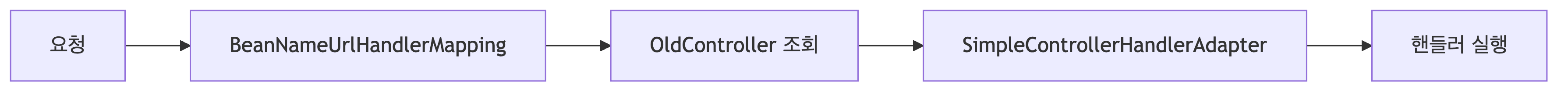

    OldController 처리 과정

    1. 핸들러 매핑으로 핸들러 조회
      • BeanNameUrlHandlerMapping이 빈 이름으로 핸들러를 찾아 OldController 반환
    2. 핸들러 어댑터 조회
      • SimpleControllerHandlerAdapter가 Controller 인터페이스를 지원
    3. 핸들러 어댑터 실행
      • SimpleControllerHandlerAdapter가 OldController를 실행하고 결과 반환

HttpRequestHandler 방식

1
2
3
4
5
6
7

@Component("/springmvc/request-handler")
public class MyHttpRequestHandler implements HttpRequestHandler {
    @Override
    public void handleRequest(HttpServletRequest request, HttpServletResponse response) {
        System.out.println("MyHttpRequestHandler.handleRequest");
    }
}

  • 과거 방식 예제 코드

  • 처리 과정

    1. 핸들러 매핑
      • BeanNameUrlHandlerMapping이 MyHttpRequestHandler 반환
    2. 핸들러 어댑터 조회
      • HttpRequestHandlerAdapter가 HttpRequestHandler 인터페이스 지원
    3. 핸들러 어댑터 실행
      • HttpRequestHandlerAdapter가 핸들러 실행

현대적 방식

  • 실무에서는 99.9% @RequestMapping 기반 컨트롤러를 사용
  • RequestMappingHandlerMapping과 RequestMappingHandlerAdapter가 처리



뷰 리졸버

설정 방법

1
2

spring.mvc.view.prefix=/WEB-INF/views/
spring.mvc.view.suffix=.jsp
  • 스프링 부트는 이 설정으로 InternalResourceViewResolver를 자동 등록

스프링 부트가 자동 등록하는 뷰 리졸버

1

1 = BeanNameViewResolver
  • 빈 이름으로 뷰 찾기 (예: 엑셀 파일 생성)
    1

    2 = InternalResourceViewResolver
  • JSP 처리 가능한 뷰 반환

동작 과정

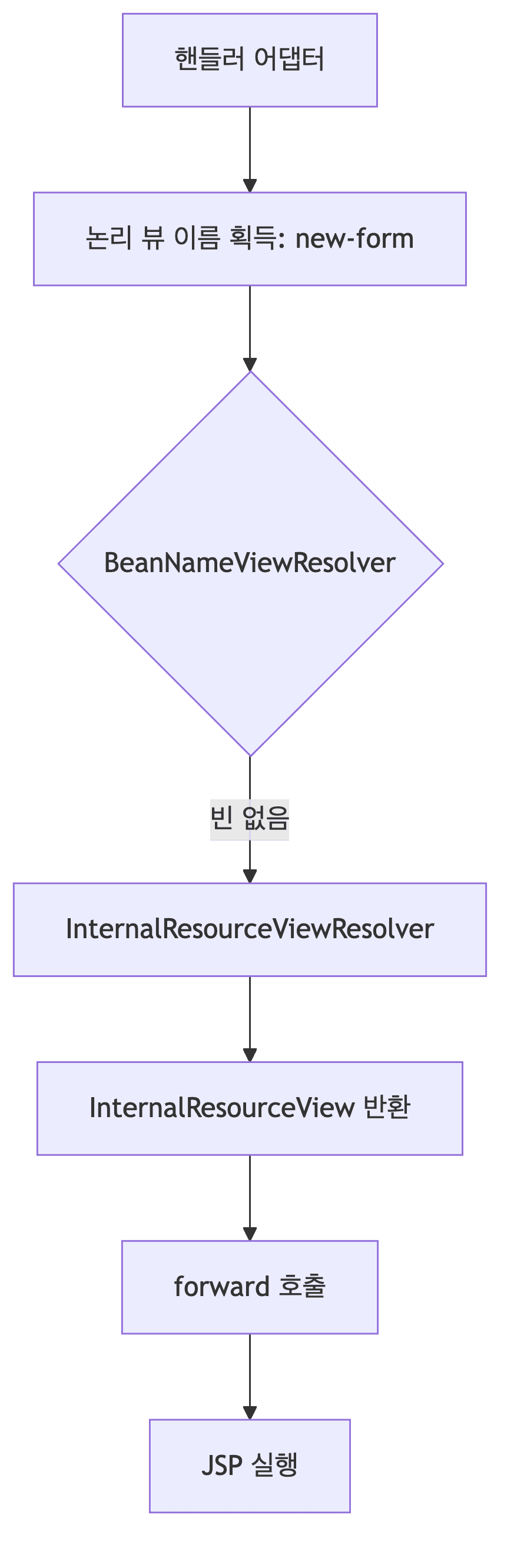

ViewResolver 동작 과정

  1. 핸들러 어댑터 호출
    • 논리 뷰 이름 new-form 획득
  2. ViewResolver 호출
    • BeanNameViewResolver
      • new-form 이름의 스프링 빈 찾기 실패
    • InternalResourceViewResolver 호출
  3. InternalResourceViewResolver
    • InternalResourceView 반환
  4. 뷰 InternalResourceView
    • JSP처럼 forward()를 호출해서 처리할 수 있는 경우에 사용
  5. view.render()
    • InternalResourceView가 forward()를 사용하여 JSP 실행

참고사항

  • JSTL 라이브러리가 있으면 JstlView를 반환
  • JSP는 forward()를 통해 이동해야 렌더링됨
  • 다른 뷰 템플릿은 forward() 없이 바로 렌더링됨
  • Thymeleaf는 라이브러리만 추가하면 스프링 부트가 자동 설정



@RequestMapping 기반 컨트롤러

도입 배경

  • 과거 스프링은 MVC 부분이 약해 스트럿츠 같은 프레임워크를 사용
  • @RequestMapping 기반 컨트롤러 등장 이후 스프링의 완승으로 끝남

구성요소

  • RequestMappingHandlerMapping
    • 핸들러 매핑
  • RequestMappingHandlerAdapter
    • 핸들러 어댑터
  • 실무에서 99.9% 이 방식 사용



V1: 기본 @RequestMapping 방식

회원 등록 폼

  • 회원 등록 코드

  • 기본 구조

    • @Controller + @RequestMapping을 사용한 가장 기본적인 형태
    • 각 기능마다 별도의 컨트롤러 클래스를 생성
    • ModelAndView 객체를 생성하여 반환

주요 애노테이션

  • @Controller
    • 스프링이 자동으로 스프링 빈으로 등록 (내부에 @Component 포함)
    • 스프링 MVC에서 애노테이션 기반 컨트롤러로 인식
  • @RequestMapping
    • 요청 정보를 매핑하여 해당 URL 호출 시 메서드 실행
    • 애노테이션 기반이므로 메서드 이름은 임의로 지정 가능
  • ModelAndView
    • 모델과 뷰 정보를 담아서 반환

컨트롤러 인식 조건

  • RequestMappingHandlerMapping은 다음 조건의 스프링 빈을 매핑 정보로 인식
    • @RequestMapping 또는 @Controller가 클래스 레벨에 있는 경우

대체 방식

  • 컴포넌트 스캔 사용

    1
2
3

    @Component
@RequestMapping
public class SpringMemberFormControllerV1 { }

  • 직접 빈 등록

    1
2
3
4

    @Bean
SpringMemberFormControllerV1 springMemberFormControllerV1() {
    return new SpringMemberFormControllerV1();
}

스프링 3.0 이상 주의사항

  • 스프링 부트 3.0부터는 클래스 레벨에 @Controller가 반드시 필요함
  • @RequestMapping만으로는 인식되지 않음

회원 저장

  • 회원 저장 코드

  • mv.addObject()

    • 모델 데이터 추가 시 사용하며, 뷰 렌더링 시 활용됨

회원 목록

  • 회원 목록 코드

  • 특징
    • HttpServletRequest, HttpServletResponse를 직접 사용
    • ModelAndView에 모델 데이터와 뷰 이름을 담아서 반환
    • 각 URL마다 별도의 컨트롤러 클래스 필요 (회원 등록 폼, 회원 저장, 회원 목록)
  • V1 전체 코드 보기



V2: 컨트롤러 통합

아이디어

  • @RequestMapping은 메서드 단위로 적용됨
  • 컨트롤러 클래스를 하나로 통합할 수 있음

주요 개선점

  • 클래스 레벨에 @RequestMapping("/springmvc/v2/members") 추가
  • 관련 기능들을 하나의 컨트롤러 클래스로 통합

  • 메서드 레벨의 @RequestMapping과 조합되어 최종 URL 결정

  • 구조 예시

    1
2
3
4
5
6
7
8
9
10
11
12

    @Controller
@RequestMapping("/springmvc/v2/members")  // 클래스 레벨
public class SpringMemberControllerV2 {
    @RequestMapping("/new-form")           // → /springmvc/v2/members/new-form
    public ModelAndView newForm() {  }

    @RequestMapping("/save")               // → /springmvc/v2/members/save
    public ModelAndView save() {  }

    @RequestMapping                        // → /springmvc/v2/members
    public ModelAndView members() {  }
}
  • V2 전체 코드 보기

조합 방식

  • 클래스 레벨과 메서드 레벨의 @RequestMapping이 조합됨

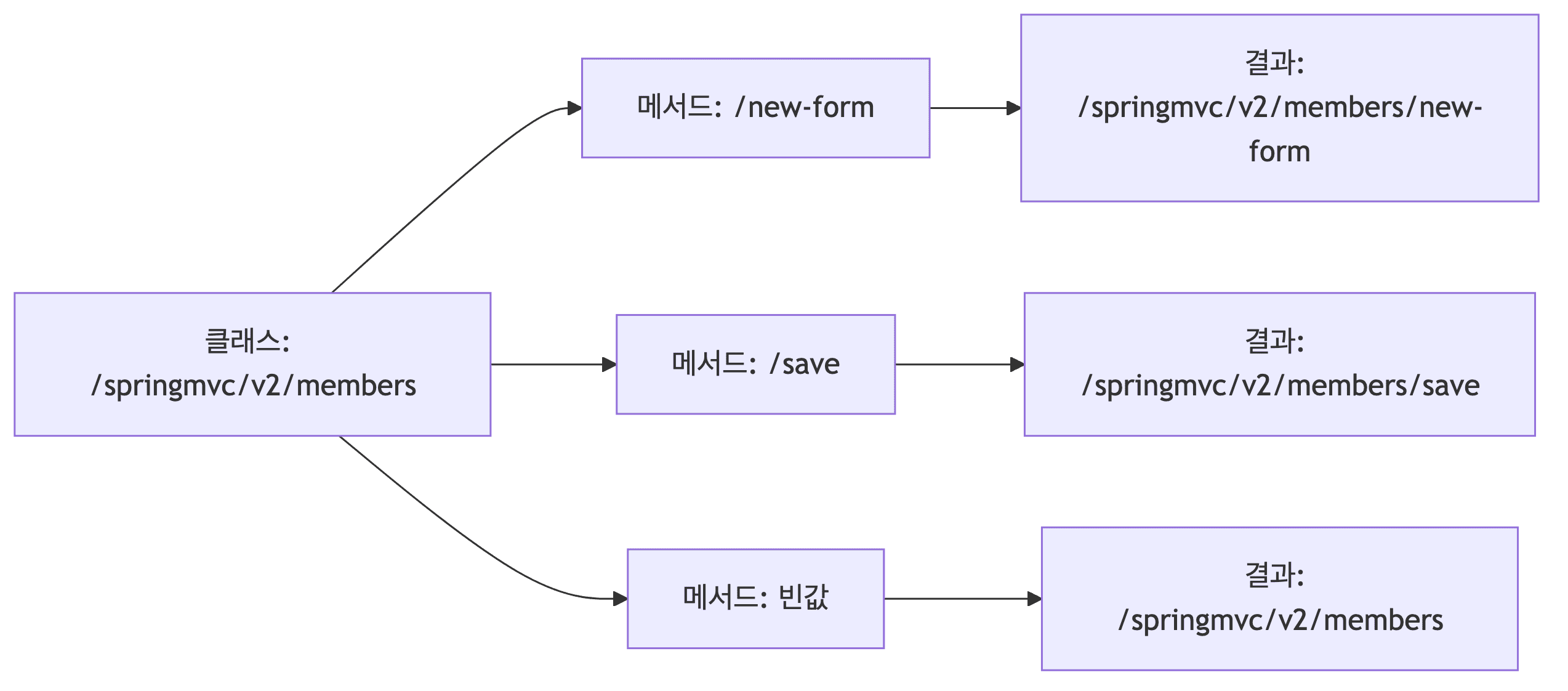

V2 URL 매핑 조합



V3: 실용적인 방식 (실무 표준)

개선 사항

  • Model 도입
  • ViewName 직접 반환
  • @RequestParam 사용
  • @GetMapping, @PostMapping 도입

주요 개선점

  • 구조 예시

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

    @Controller
@RequestMapping("/springmvc/v3/members")
public class SpringMemberControllerV3 {
    @GetMapping("/new-form")
    public String newForm() {
        return "new-form";  // ViewName 직접 반환
    }

    @PostMapping("/save")
    public String save(
            @RequestParam("username") String username,  // @RequestParam 사용
            @RequestParam("age") int age,
            Model model) {  // Model 파라미터로 받음

        Member member = new Member(username, age);
        memberRepository.save(member);
        model.addAttribute("member", member);
        return "save-result";
    }

    @GetMapping
    public String members(Model model) {
        List<Member> members = memberRepository.findAll();
        model.addAttribute("members", members);
        return "members";
    }
}

  • V3 전체 코드 보기

주요 개선 내용

  • Model 파라미터
    • 스프링이 Model 객체를 파라미터로 제공하여 편리하게 사용할 수 있음
  • ViewName 직접 반환
    • ModelAndView 대신 뷰의 논리 이름을 String으로 직접 반환
  • @RequestParam
    • HTTP 요청 파라미터를 받을 수 있음
    • @RequestParam("username")은 request.getParameter("username")과 동일
    • GET 쿼리 파라미터, POST Form 모두 지원

HTTP Method 구분

  • 기본 방식

    1

    @RequestMapping(value = "/new-form", method = RequestMethod.GET)

  • 편리한 방식

    • @GetMapping
    • @PostMapping
    • @PutMapping
    • @DeleteMapping
    • @PatchMapping
    • 이들은 내부적으로 @RequestMapping 애노테이션을 포함하고 있음



연습 문제

  1. 스프링 MVC에서 HTTP 요청을 가장 먼저 받아 처리하는 핵심 컴포넌트는 무엇일까요?

    a. DispatcherServlet

    • 스프링 MVC에서 모든 HTTP 요청은 이 컴포넌트를 통해 들어옴
    • 여기서 요청을 하나의 진입점에서 전달받은 후, HandlerMapping이나 HandlerAdapter 등에 차례로 위임함

  2. DispatcherServlet 이후, 요청 처리를 위해 일반적으로 Handler를 찾고 실행한 뒤 View를 찾는 과정에서 핵심적인 순서는 무엇일까요?

    a. HandlerMapping → HandlerAdapter → ViewResolver

    • DispatcherServlet은 요청을 받으면 HandlerMapping으로 Handler를 찾고, HandlerAdapter로 실행함
    • 실행 결과로 ViewResolver가 실제 View를 찾음

  3. Spring MVC에서 요청 URL을 처리할 Handler(Controller)를 찾는 역할을 분리하여 담당하는 두 컴포넌트는 각각 무엇일까요?

    a. HandlerMapping, HandlerAdapter

    • 요청 URL에 맞는 Handler를 찾는 것은 HandlerMapping이, 이 Handler의 타입에 상관없이 실행하는 것은 HandlerAdapter의 역할임
    • 이 둘이 함께 동작함

  4. Handler 실행 후 반환된 논리적인 View 이름을 실제 View(예: JSP 파일)로 변환하여 찾아내는 역할을 하는 컴포넌트는 무엇일까요?

    a. ViewResolver

    • Controller가 반환한 View 이름(논리적 이름)을 가지고 실제 View 템플릿 객체(예: JSP)를 찾아주는 역할을 ViewResolver가 담당함

  5. 현대적인 Spring MVC 개발에서 @Controller, @GetMapping, @PostMapping과 같은 애노테이션은 주로 어떤 역할을 가능하게 할까요?

    a. HTTP 요청과 Handler/Method 매핑 및 처리 방식 정의

    • 이 애노테이션들은 특정 URL 패턴의 HTTP 요청(GET/POST 등)을 어떤 Controller 클래스의 어떤 Method가 처리할지 편리하게 연결(매핑)하고 그 방식을 정의해줌



요약 정리

  • 프론트 컨트롤러 패턴과 스프링 MVC
    • 직접 만든 프레임워크의 FrontController가 스프링 MVC의 DispatcherServlet에 대응
    • HandlerMapping, HandlerAdapter, ViewResolver 등의 인터페이스로 확장 가능한 구조
  • DispatcherServlet 동작 순서
    1. 핸들러 조회 (HandlerMapping)
    2. 핸들러 어댑터 조회 (HandlerAdapter)
    3. 핸들러 어댑터 실행 → 핸들러 실행
    4. ModelAndView 반환
    5. ViewResolver 호출
    6. View 반환
    7. 뷰 렌더링
  • 핸들러 매핑과 어댑터
    • RequestMappingHandlerMapping/RequestMappingHandlerAdapter
      • @RequestMapping 기반 (실무 99.9%)
    • BeanNameUrlHandlerMapping/SimpleControllerHandlerAdapter
      • 과거 방식
  • 뷰 리졸버
    • BeanNameViewResolver
      • 빈 이름으로 뷰 찾기
    • InternalResourceViewResolver
      • JSP 처리
    • spring.mvc.view.prefix/suffix 설정으로 자동 등록
  • @RequestMapping 발전 과정
    • V1: 기본 방식
      • @Controller + @RequestMapping
      • ModelAndView 반환
    • V2: 컨트롤러 통합
      • 클래스 레벨 @RequestMapping으로 경로 조합
    • V3: 실용적 방식 (실무 표준)
      • Model 파라미터
      • String 반환 (뷰 이름)
      • @RequestParam
      • @GetMapping, @PostMapping
  • 원칙
    • 인터페이스 기반 설계
      • 코드 변경 없이 기능 확장 가능
    • 점진적 발전
      • V1 → V2 → V3로 실용성 향상
    • 프레임워크의 역할
      • 복잡한 처리는 프레임워크가 담당
      • 개발자는 비즈니스 로직에 집중
